溫度和壓降都會影響到體系的損耗，因而要合理規劃逆變器輸出電流的線徑，歸納考慮各方面的要素，既要削減光伏電站的初始出資，又要削減體系的線路損耗。



在做電纜規劃選型時，技術上首要考慮電纜的額外載流量、電壓、溫度等技術參數，裝置時仍是考慮電纜的外徑，曲折半徑，防火等，核算造價時考慮電纜的價格。



1

逆變器輸出電流和電纜載流量要共同

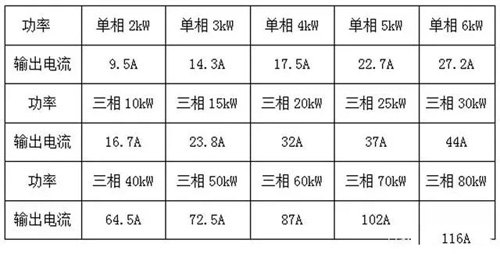

逆變器輸出電流是由功率決議的，單相逆變器電流＝功率/230，三相逆變器電流＝功率/（400*1.732），有的逆變器還能夠1.1倍過載，參閱下圖：



?

電纜載流量是由資料、線徑、溫度決議的，電纜有銅線和鋁線兩種，各有用途，從安全性動身，主張逆變器輸出溝通電纜用銅線。



單相一般選BVR軟線，聚氯乙烯絕緣，銅芯（軟）布電線電壓等級為300/500V，三相選450/750電壓（或許0.6kV/1kV)等級的YJV、YJLV輻照交聯聚乙烯絕緣聚氯乙烯護套電力電纜，導線的截流量和溫度之間的聯系，假如環境溫度高于35℃，溫度每添加5℃時，答應電流應減小10%左右。



假如周圍環境溫度低于35℃，溫度每下降5℃時，答應電流可添加10%左右，一般狀況下，電纜假如裝置在室內通風的當地，最高環境溫度40度以下，假如裝置在室外有陽光曬到的當地，最高環境溫度有可能到50度。

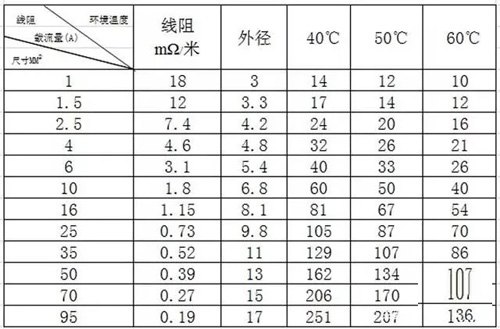

如1臺20kW逆變器，輸出電流是32A，參閱表中，4平方電纜在40度時，載流量是32A，6平方電纜在50度時，載流量是33A，因而20kW逆變器選用4平方的電纜或許6平方電纜，就能夠滿意要求。



2

 電纜經濟性規劃

有些當地逆變器離并網點比較遠，電纜盡管能夠滿意載流量的要求，但由于電纜比較長，線路損耗就比較大，這時就能夠考慮用線經大的電纜來削減丟失，由于電纜線經越大，內阻越少。不過還要考慮電纜的價格，逆變器溝通輸出密封接線端子的外徑。



如一臺20kW電站，逆變器到并網點3根電纜線總長度100米，均勻一天日照時間為4小時，輸出電流按32A，輸出電纜能夠選用4mm，6mm和10mm，16mm。

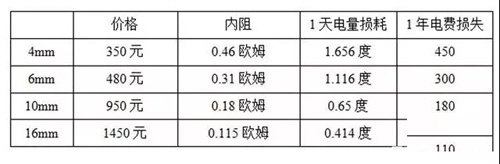

4平方電纜總內阻0.46歐姆，市場價格是3.5元/米；6平方電纜總內阻0.31歐姆，市場價格是4.8元/米；10平方電纜總內阻0.18歐姆，市場價格是9.5元/米；16平方電纜總內阻0.115歐姆，市場價格是13.5元/米。



選用4平方電纜，一天的損耗為I²Rt=（302*0.46*4）/1000=1.656度，一年約600度電，按每度電本錢0.75元算，一年丟失450元；



選用6平方電纜，一天的損耗為I²Rt=（302*0.31*4）/1000=1.116度，一年約400度電，按每度電本錢0.75元算，一年丟失300元；



選用10平方電纜，一天的損耗為I²Rt=（302*0.18*4）/1000=0.65度，一年約240度電，按每度電本錢0.75元算，一年丟失180元；



選用16平方電纜，一天的損耗為I²Rt=（302*0.115*4）/1000=0.414度，一年約150度電，按每度電本錢0.75元算，一年丟失110元。



3

  光伏發電體系的電纜施工

光伏發電工程中電纜工程建造聯系嚴重，敷設方法挑選直接影響著建造費用，所以合理規劃、正確挑選電纜的敷設方法，是電纜規劃作業的重要環節。



1、電纜的敷設電纜敷設方法依據工程狀況、環境條件和電纜規格型號、數量等要素歸納考慮，且按滿意運轉牢靠、便于保護的要求和技術經濟合理的準則來挑選。



光伏發電項目直流電纜的敷設首要有直埋鋪沙墊磚敷設、穿管敷設、槽架內敷設、電纜溝敷設、地道敷設等。



溝通電纜的敷設與一般電力體系敷設方法差異不大。



直流電纜多用于光伏組件之間、組串至直流匯流箱之間、匯流箱至逆變器之間，其截面積小、數量大，通常狀況下電纜沿組件支架綁扎或穿管直埋進行敷設，直流電纜在敷設時一般需求考慮：



（1）組件之間銜接電纜及組串與匯流箱之間銜接電纜，盡可能使用組件支架作為電纜敷設的通道支撐與固定，可在必定程度上下降環境要素的影響的效果。



（2）電纜敷設的受力要均勻恰當，不宜過緊，光伏場所一般晝夜溫差較大，應防止熱脹冷縮形成線纜開裂。



（3）在修建物外表的光伏資料電纜引線，要考慮修建全體漂亮，敷設方位應避開在墻和支架的銳角邊際布設電纜，避免切、磨損害絕緣層引起短路，或受剪切力堵截導線引起斷路。一起要考慮電纜線路遭直擊雷等問題。



（4）合理規劃電纜敷設途徑，削減穿插，盡可能的兼并敷設以削減項目施工過程中的土方開挖量以及電纜用量。



2、電纜的銜接光伏發電體系中的直流線纜多為室外敷設，銜接方法以接頭插接為主，可穿管中加以保護，使用組件支架作為電纜敷設的通道和固定，下降環境要素的影響。



其他的電纜銜接與一般電力體系中電纜銜接方法大致相同。



光伏線纜盡管僅僅是光伏體系中的一個小部分，怎么挑選適宜的線纜來保證下降項目事端率低、進步供電牢靠性、施工運轉保護便利卻不如幻想中簡單。



期望本文能的介紹，能夠為您在日后規劃選型中供給必定的理論支撐。
